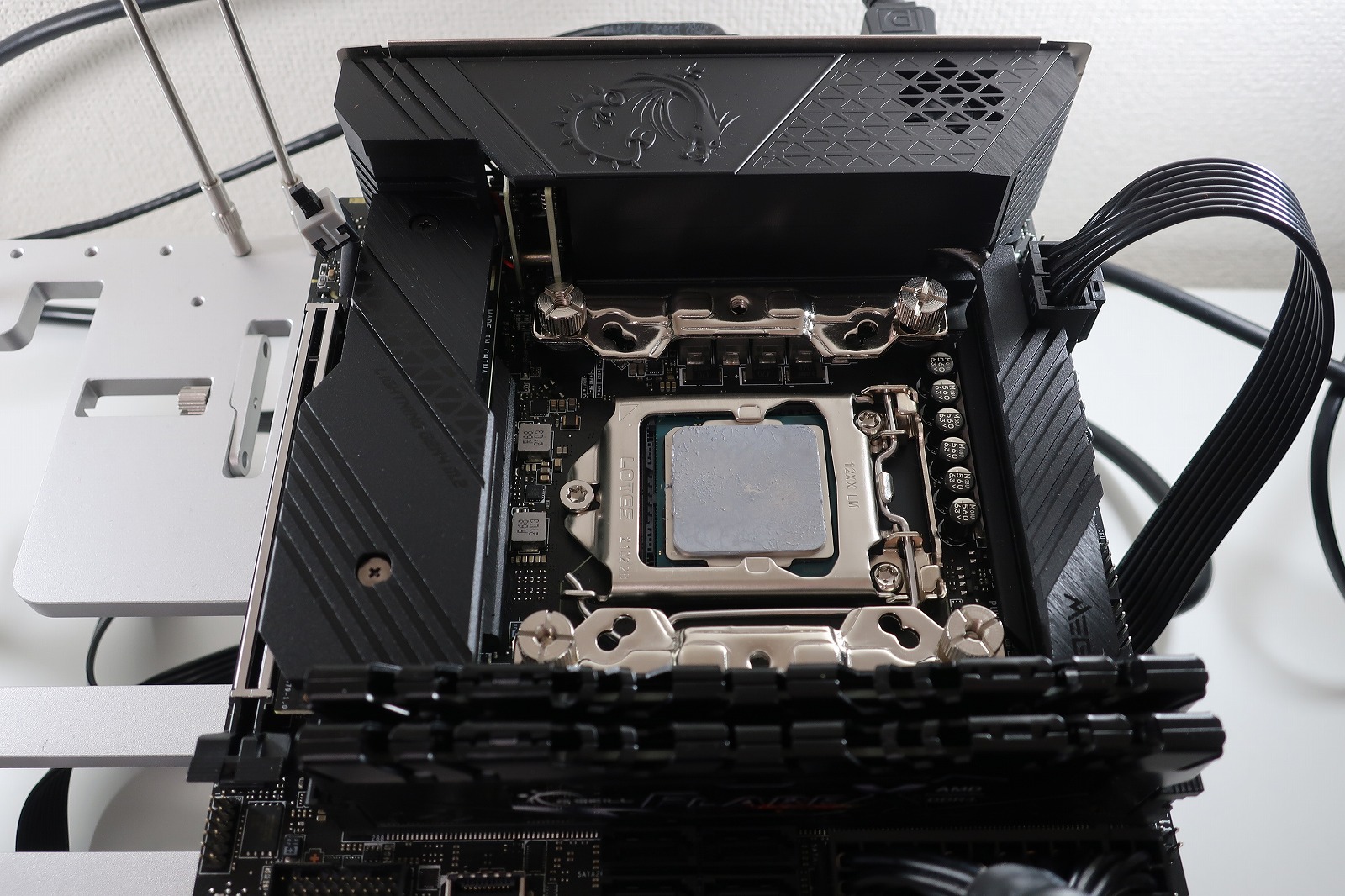

Thunderbolt 4が2ポートあり、USB Type-Cコネクタで映像出力も可能なMini-ITXです。
消費電力・ベンチマーク
PC構成
| CPU | Intel Core i7 10700K |
| Cooler | SCYTHE 虎徹 MarkII SCKTT-2000 |
| M/B | MSI MEG Z590I UNIFY |
| MEMORY | G.SKILL F4-3200C14D-16GFX |
| 電源 | Seasonic SSR-750TR |
| SSD | Crucial P2 CT500P2SSD8JP |
| OS | Windows10 Pro 20H2 |
| その他 | logicool MK240 GbLAN接続 DP接続4K(3840×2160) ワットチェッカー REX-BTWATTCH1 |
UEFIのバージョン：7C77v16
アイドルの計測結果
UEFIデフォルトはメモリクロックが2400MHz CL16-16-16-39でした。
| UEFI設定 | 消費電力 |
| UEFI default | 26.1W |
| ↑ Intel C-Sate [Auto] -> [Enabled] C1E Support [Disabled] -> [Enabled] Package C State Limit[Auto] -> [C10] | 17.2W |
| ↑ ErP Ready [Disabled] -> [Enabled] | 17.2W |
| PCIe / PCI ASPM Settings PEG X ASPM [Disabled] -> [L0sL1] PCI Express Root Port X ASPM [Disabled] -> [L0sL1] ※１ | 17.2W |
| ↑ Discrete Thunderbolt(TM) Support [Enabled] -> [Disabled] | 17.3W |
続いて電源設定を変更します。
| Windows電源設定 | 消費電力 |
| ※１の状態 電源プラン[バランス]デフォルト | 17.2W |
| ↑PCI Express リンク状態の電源管理 [適切な省電力] -> [最大限の省電力] | 17.2W |
| ↑ワイヤレスアダプターの設定 省電力モード [最大のパフォーマンス] -> [省電力（高）] ※２ | 16.6W |
ワイヤレスアダプターの設定で僅かに下がりました。
続いてメモリクロックを変更します。
| メモリクロック | 消費電力 |
| ※２の状態 2400MHz CL16-16-16-39 1.2V | 16.6W |
| 3200MHz CL14-14-14-34 1.35V ※３ | 18.2W |
XMP設定で1.6Wの上昇でした。
負荷時の計測結果
※３の状態で計測しました。
Cinebenchは10分完走しています。
| 計測内容 | 消費電力 | スコア |
| Cinebench R23 Single | 62.4W | 1358pts |
| Cinebench R23 Multi | 198W | 12836pts |
| FFXIV 漆黒のヴィランズ フルHD 高品質(デスクトップPC) ウィンドウ | 91.5W | 1615 設定変更を推奨 |
雑感
Z590I UNIFYはZ490I UNIFYと比較するとアイドルの消費電力が上がっています。
Z590チップセットはアイドルの消費電力が高い傾向が出ています。
Z590I UNIFYはLGA1200のMini-ITXマザーボードとしては装備も豊富で不満はありませんが、Z490I UNIFYもRocket Lake世代のCPUを搭載できることから大きなアドバンテージがないです。
Z590I UNIFYはUSB-Cの転送速度がGen.2 2×2になるなど変化がありますが、それ以上にアイドルの消費電力上昇ぶりがやはり気になります。
少なくともRoket Lake世代と被るAMDのZen3と比べると、アイドルの消費電力のアドバンテージがなければRoket Lakeの負荷時のワットパフォーマンスは良くないので、全体的に厳しいものになってしまいます。
